Cuando una organización busca crear un producto de software sólido o encarga su desarrollo a un proveedor, surge un reto común: ¿cómo asegurarse de que negocio y tecnología hablen el mismo idioma, sin malentendidos? Ahí entra en juego BPMN (Business Process Model and Notation), un estándar concebido para describir procesos de negocio de tal manera que cualquier persona —desde analistas funcionales hasta desarrolladores, gerentes y stakeholders— entienda claramente el flujo de trabajo.
En este artículo, voy a exponer por qué BPMN sirve como lenguaje ubicuo en la empresa, quién debe conocerlo y cómo se integra con otras notaciones como UML o Gherkin.
1. ¿Qué es BPMN y por qué debería importarte?
BPMN es un lenguaje gráfico que describe procesos paso a paso: desde un punto de inicio (evento) hasta diversos puntos de decisión (compuertas) y resultados finales (eventos de fin). Se representan las tareas (actividades), los flujos (flechas) y las derivaciones o ramificaciones (gateways), obteniendo una vista global del proceso.
Ejemplo rápido (Crear Pedido):
- Inicio: “Pedido recibido”
- Tarea: “Validar datos y stock”
- Compuerta: “¿Stock disponible?”
- Sí: “Autorizar pago” → “Registrar pedido” → “Enviar confirmación”
- No: “Notificar indisponibilidad” → Fin (pedido no creado)
De un vistazo, negocio comprende la lógica comercial (“validar stock”, “autorizar pago”) y tecnología ve el contrato funcional que luego debe implementar. Con BPMN se reduce el riesgo de malas interpretaciones entre lo que el negocio cree que se programará y lo que el equipo de desarrollo finalmente construye.
2. ¿Quién debe conocer BPMN dentro de la organización?
2.1 Analistas funcionales y de negocio
Son quienes recogen los requisitos de negocio y describen los procesos en un lenguaje claro. Usar BPMN les proporciona un formato estandarizado para que todos en la compañía entiendan el flujo. Dejan de escribir únicamente documentos en prosa y entregan diagramas que expresan de forma visual y consensuada el proceso.
2.2 Desarrolladores y arquitectos de software
Aunque el desarrollo implica código, los devs y arquitectos necesitan entender la lógica de negocio que subyace. Un diagrama BPMN funciona como “contrato” de qué tareas, decisiones y excepciones deben manejar. Posteriormente, pueden traducirlo a UML para detallar la arquitectura técnica o bien implementarlo directamente en un motor BPMN (Camunda, Flowable, Bizagi, etc.).
2.3 Gerentes de proyecto y equipo directivo
Para ellos, BPMN ofrece una visión panorámica de los procesos sin entrar en la complejidad técnica. Pueden validar que el flujo cumpla con las reglas y políticas. También pueden monitorear (si se ejecuta en un motor BPMN) dónde se producen cuellos de botella y qué tiempos de ejecución tiene cada tarea.
2.4 Personal operativo, testers y usuarios avanzados
La gran ventaja de BPMN es que no es un lenguaje exclusivo de desarrolladores. Cualquier persona puede ver un diagrama y entender lo esencial: qué pasa primero, qué sucede después y qué resultados se esperan. Esto fomenta el feedback temprano y asegura que el software final responda a la realidad operativa.
Todos —desde negocio hasta TI— se benefician de BPMN. Es un lenguaje común que unifica la visión.

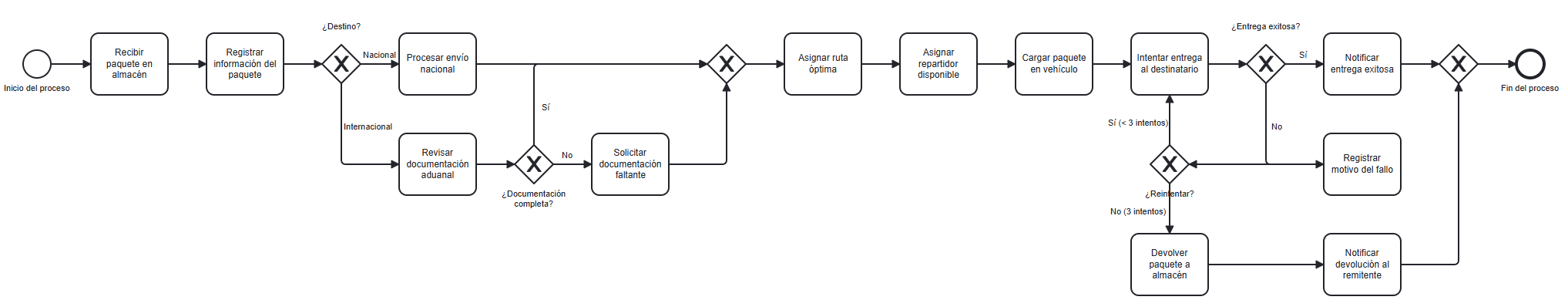

3. Ejemplo práctico: “Flujo de entrega en logística”
Imagina una empresa X o un operador de última milla que tiene un flujo de asignación de ruta. Negocio describe:
- Recibir el paquete en el almacén.
- Clasificar destino (nacional/internacional).
- Revisar documentación (si internacional).
- Asignar ruta y repartidor.
- Intentar entrega.
- Notificar éxito o reintentar si falla.
Con BPMN se hace un diagrama secuencial: cada decisión (“nacional vs. internacional”) es una compuerta y cada tarea (“revisar doc”, “asignar ruta”) un bloque. Operaciones ve claramente sus pasos; TI sabe dónde colocar integraciones (p.ej. con aduanas, notificaciones). En lugar de un texto ambiguo, hay un diagrama único y estándar que todos pueden leer.

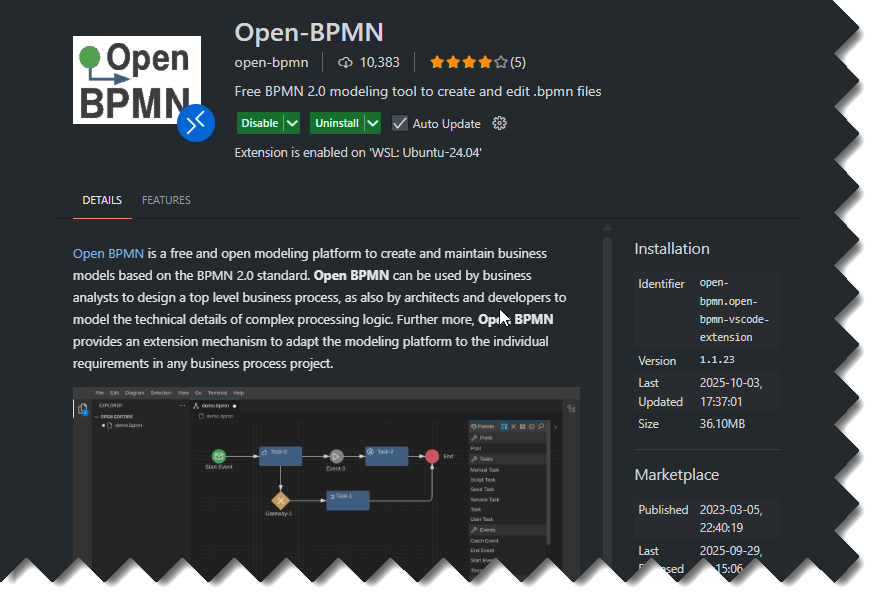

Por ejemplo yo uso Open-BPMN (ver plugin) en VS Core:

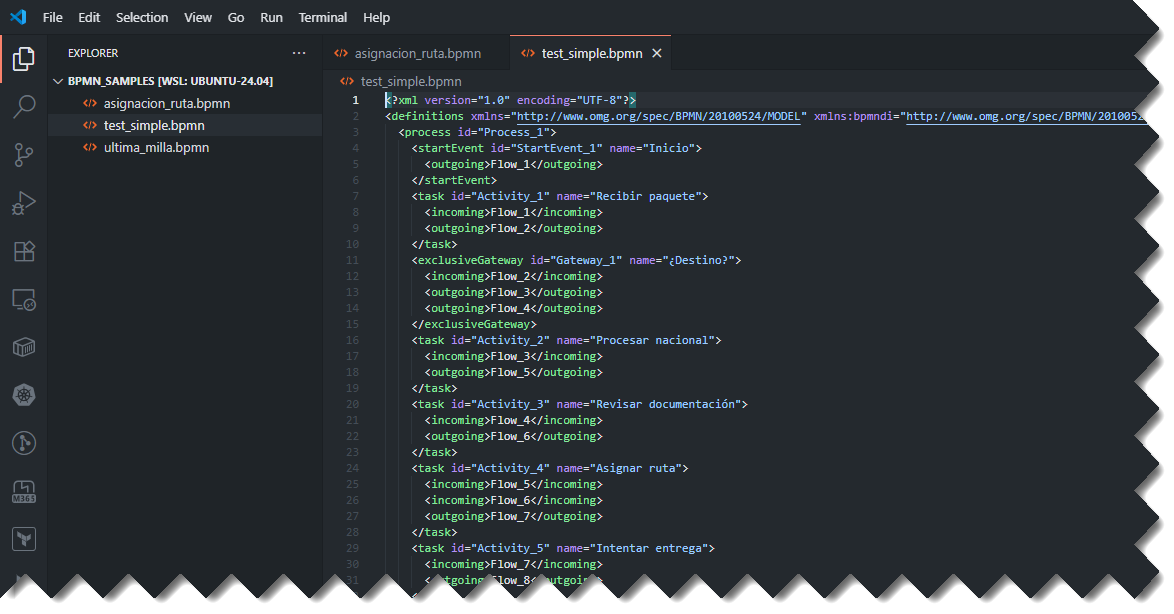

Y como podreis observar no deja de ser código en XML, que puede ser controlado con una versión:

4. BPMN vale para cualquier negocio porque…
-
Es agnóstico del sector: BPMN no nació para finanzas, logística o salud, sino como notación universal de procesos de negocio. Lo mismo sirve para un flujo de “alta de cliente en un banco” que para “gestión de entrega de paquetes”.
-
Es ubicuo: el objetivo de BPMN es ser comprendido tanto por perfiles técnicos como de negocio. Esa universalidad hace que se pueda aplicar en cualquier organización que quiera alinear a ambas partes.
-
Es flexible en nivel de detalle: puedes usarlo de forma muy macro (ej. 5 pasos de un proceso comercial) o micro (con eventos intermedios, excepciones, reglas). Se adapta al grado de formalidad que necesites.
-
Está estandarizado: BPMN 2.0 es mantenido por el OMG, lo que le da legitimidad global y lo hace interoperable con múltiples herramientas (Camunda, Bizagi, Bonita, etc.).
4.1 Pero no siempre es suficiente por sí solo
BPMN no debe estar solo. Existe un ecosistema de lenguajes que complementan la visión de negocio y la implementación de software:
- UML (Unified Modeling Language): Más enfocado en cómo se diseña el sistema internamente (diagramas de clases, secuencia, componentes). Es excelente para detallar la arquitectura técnica tras definir el “qué” en BPMN.
- Gherkin (usado en BDD): Sirve para describir escenarios de comportamiento en un lenguaje Given/When/Then. “Dado X, cuando Y, entonces Z”. Ayuda a la capa de pruebas y requisitos de aceptación. No describe flujos completos, sino casos concretos dentro de esos flujos.
- DMN (Decision Model & Notation): Complementa BPMN cuando hay reglas de decisión complejas (por ejemplo, cálculo de tarifa, aprobación de crédito según umbrales).
En este conglomerado de “lenguajes”, BPMN destaca en la capa de proceso:
- UML aterriza esos procesos en componentes de software.
- Gherkin describe escenarios funcionales y pruebas.
- DMN resuelve la lógica de decisiones detalladas.
Cada uno aporta su valor, pero BPMN es la pieza esencial para alinear toda la organización sobre cómo fluye el proceso.
4.2 Entonces, ¿vale para todo negocio?
-
Sí, porque todo negocio tiene procesos. Da igual que sea una pyme, un hospital, una empresa logística o un SaaS.
-
No, si se espera que cubra otras capas (arquitectura técnica, reglas detalladas, pruebas automatizadas). Para eso entran UML, DMN, Gherkin, etc.
5. Herramientas que puedes usar (soy neutral al respecto)
Existen varias opciones gratuitas o de código abierto para modelar en BPMN:
- Camunda Modeler: Editor de escritorio, muy popular para proyectos que buscan ejecutar los flujos en el motor de Camunda.
- bpmn.io (web): Permite editar diagramas BPMN directamente en el navegador, de manera sencilla.
- Open BPMN: Enfoque open source y extensible; se puede integrar a mayor escala.
- Flowable Modeler: Parte de la suite Flowable BPM, también con capacidades de ejecución.
- draw.io (diagrams.net): Ideal para diagramas rápidos (aunque no siempre exporta BPMN ejecutable).
Elijas la que elijas, lo importante es que conviertas tu proceso en un diagrama estándar.
6. ¿Por qué BPMN ayuda a conseguir un mejor software (o a exigirlo a un proveedor)?
- Evita la ambigüedad: Si el negocio no modela su proceso en BPMN, el proveedor de software podría “interpretar” los requisitos de forma distinta. Un diagrama BPMN bien construido reduce estas lagunas.
- Alinea objetivos: Cuando todos manejan la misma notación, es más fácil alinear la expectativa de negocio con la realidad técnica.
- Permite evolucionar: Con BPMN, versionar procesos es sencillo: puedes pasar de v1.0 a v2.0 añadiendo nuevas ramas. Esto es especialmente útil en organizaciones donde los procesos cambian con frecuencia.
- Ejecutable y monitoreable: Si optas por un motor de procesos, tu diagrama BPMN se convierte en el orquestador real. Puedes ver métricas (tiempos, cuellos de botella), reintentos y compensaciones.
En definitiva, BPMN crea un punto de verdad único en el que “acuerdas” el proceso con tu proveedor (o tu propio equipo). Luego, el software resultante refleja fielmente lo que el diagrama especifica.
7. Reflexión final: un lenguaje que une
Un error común en algunas organizaciones es subestimar la formalidad de BPMN (“basta con poner cajitas en PowerPoint”). Pero la experiencia demuestra que, muchas veces, es mejor escuchar y adoptar un estándar que improvisar diagramas al gusto. La ignorancia puede ser muy atrevida si descartamos de entrada algo “porque parece técnico” o “porque hay que aprender un poquito de notación”.
Lo cierto es que BPMN reduce la brecha entre negocio y TI, entregando una vista clara y compartida. Ya sea que busques desarrollar software internamente o contratar a un proveedor, modelar los flujos en BPMN debería ser parte esencial de tu contrato de requisitos. Cada rol (analistas, gerentes, desarrolladores, testers, incluso directivos) podrá comprender cómo funciona el proceso —y eso se traduce en mejores resultados y menor riesgo de sorpresas en la entrega final.
8. Referencias
8. Referencias
- Especificación Oficial de BPMN por OMG
- Página del Object Management Group (OMG) sobre BPMN
- Aquí encontrarás la especificación oficial de BPMN 2.0, documentos técnicos y actualizaciones.
- Documentación de Camunda BPM
- Docs oficiales de Camunda
- Camunda ofrece un motor BPMN y un modelador de escritorio gratuito (Camunda Modeler). En sus documentos explican buenas prácticas, instalación y guías paso a paso.
- bpmn.io (Editor en línea y librerías de modelado)
- bpmn.io
- Sitio oficial de bpmn.io, donde puedes encontrar un editor web gratuito para cargar, crear y editar diagramas BPMN, así como librerías JavaScript para integrarlos en tu aplicación.
- Flowable
- Sitio oficial de Flowable
- Otro motor BPMN open source. Encontrarás documentación y ejemplos de cómo modelar e implementar procesos de negocio con BPMN.
- Bizagi BPM Suite
- Bizagi Modeler
- Ofrece una versión gratuita para modelar en BPMN. Soporta importación/exportación de diagramas en formato estándar y tiene amplia documentación.
- Open BPMN
- Repositorio en GitHub
- Proyecto de código abierto orientado a la extensión y visualización de diagramas BPMN, con herramientas para integrarse en distintos entornos.
- Página de referencia de DMN (Decision Model and Notation)
- OMG: DMN
- Si te interesa complementar BPMN con reglas de decisión, aquí encontrarás la fuente oficial de DMN.
- Gherkin y Cucumber
- Documentación oficial de Cucumber
- Para profundizar en Gherkin y Behavior-Driven Development (BDD), muy útil en conjunto con BPMN.
- UML (Unified Modeling Language)
- Página UML en OMG
- Aquí se describe la especificación oficial de UML, que complementa BPMN para modelar la arquitectura de software.
